一、概述

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中根據電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的資料。

二、安全措施

1、使用本儀器前一定要認真閱讀本操作說明書。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。

7、高、低壓電纜不要接反。

8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。

三、性能特點

1、測試量程寬，可達10000。

2、測試速度快，7秒鐘完成三相測試

3、Z形聯接變壓器測試。

4、具有盲測變比、組別測試功能。

5、不掉電時鐘和日期顯示，數據存儲功能。

6、高、低壓反接的保護功能。

7、變壓器短路、匝間短路保護功能。

8、熱敏打印機輸出功能，快速、無聲。

9、體積小、重量輕。

1、真正三相測試：?jiǎn)蜗嚯娫摧斎?，?nèi)部數字合成三相標準正弦波信號源，經大功率功放實現三相電源輸出，0.1%失真度小，穩定性高，相間對稱度*，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組號。
3、操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
5、可以以?xún)?nèi)置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
6、在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
7、能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。

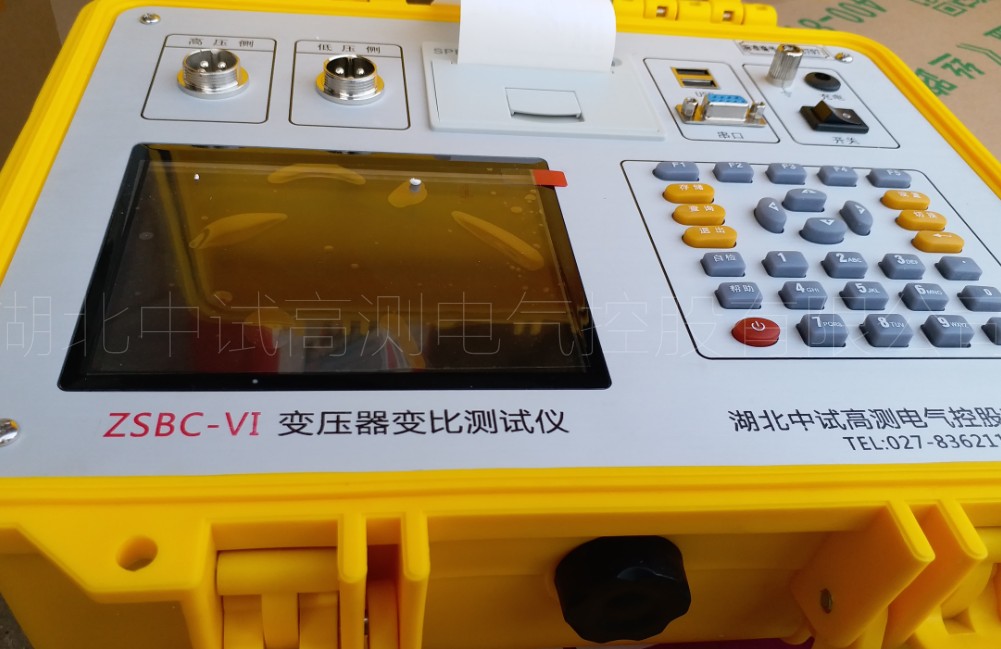

8、抗振性好：接插件的使用增強了抗振性能。 ZSBC-VI 變壓器變比測試儀
9、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
10、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。
12、攜帶方便：體積小，重量輕。

參數
1、變比測量范圍：0.9~8000。
2、測量速度快：1分鐘內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
      低壓側電壓的測量精度0.1%
       變比測量精度 0.1%（0.9－1000）
             0.2%（1000－3000）
             0.3%（3000－8000）
4、攜帶方便、適合野外作業。
5、重量：3Kg
