一、概述

 YG137T電容式紗線條干均勻度儀（以下簡稱YG137條干儀）是萊州元茂儀器有限公司研制生產的高速高效條干均勻度測試分析儀器，它用于測試和分析紗條條干不勻程度、考核紗線質量、指導紗線生產。該儀器采用的數字處理技術和計算機軟硬件技術及自動控制技術，測試效率高，測試精度高，穩定性和一致性好，在現代紡織工業領域有著廣泛的應用前景。

 YG137T條干儀的特點概述如下：

①高速度:YG137條干儀檢測細紗條干不勻時，測量紗線的速度可達800米/分鐘。

②操作方便:主處理機軟件系統以Windows為平臺，設置簡便，操作容易。檢測分機面板配有操作按鈕，正常測試過程只需一鍵即可完成一次測試。

③自動化程度高:增加調零推紗桿，實現了真正的自動調零功能。增加斷紗自動報警功能。

④輸出信息豐富:可以輸出紗條不勻率CV值，多檔不同片段長度的CV值，十二檔紗疵值，高精度的波譜圖，多檔DR值、不勻曲線圖，線密度分布圖等。

⑤專家系統:專家系統輔助工藝人員診斷紡紗設備故障原因，有助于提高紗線質量水平。

⑥傳動系統:采用進口伺服系統，可靠性顯著提高。

⑦技術:采用的PCI總線等計算機技術，保證條干儀的技術性。

 二、儀器組成及工作原理

1 儀器組成

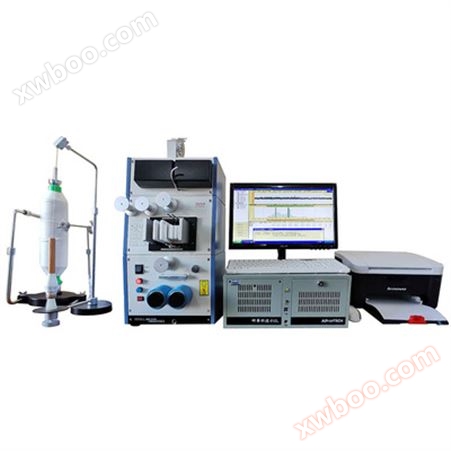

YG137T條干儀主要由檢測分機、主處理機、打印機、成套附件組成。

   檢測分機的主要功能是牽引被測紗條，使其在適當?shù)膹埩ο峦ㄟ^電容檢測槽，并將紗條線密度不勻轉化為相應的電信號送至主處理機。

   主處理機是YG137條干儀的數據處理核心，它完成參數設置、系統監控、對紗條不勻信號的采集、處理、及綜合分析，并對測試結果進行視頻顯示、自動存盤和打印。

   YG137T條干儀配有一臺打印機，能打印出YG137條干儀為用戶提供的各種圖形和數據。

   成套附件用于測試不同的紗線，包括測試細紗、粗紗、條子。

2 工作原理

試樣以一定的速度受皮輥牽引通過電容檢測槽，檢測頭將紗條質量（線密度）的變化變?yōu)橄鄳?yīng)的電信號，電信號經檢測分機控制板調理后，送到主處理機，主處理機的數據采集板將檢測分機送來的模擬電信號轉換為數字信號，主處理機完成CV%、U%及十二檔疵點、波譜圖等參數和圖形的計算、繪制，并對測試結果進行保存、打印等。

三、主要技術指標

1、試樣數據：

測試范圍：4tex~12ktex

測試速度：

8 m/min

25 m/min

50 m/min

100 m/min

200 m/min

400 m/min

800 m/min

測試時間：10s ~ 20min連續可調

2、變異系數（CV%）或不勻率（U%）及變異-長度曲線CV-L

CV%或U%值測試范圍：

0.20%~99.99%

變異—長度曲線：

切割長度1cm~1000m

3、偏移率（DR%）值

DR值參考長度和門限：

20cm,+35%

20cm,-30%

1m,+5%

1m,-5%

4、疵點值

同時輸出十二檔靈敏度的疵點值，即

細節：-30%，-40%，-50%，-60%

粗節：+35%，+50%，+70%，+99%

棉結：+140%，+200%，+280%，+400%

5、波譜圖

可測波長范圍：1cm~2000m

波譜頻道數：  170個

6、線密度頻率分布圖

相對平均線密度而言，可給出從-99%~+99%范圍內及超過+99%的兩幅線密度頻率分布圖。

7、 統計分布圖

各測試指標（CV%、紗疵等）的統計分布圖，統計時間以“日”為單位隨意設定。

8、電源

電壓   220V±10%

頻率     50Hz±5Hz

功耗   ≤300VA

9、壓縮空氣

YG137條干儀正常使用時，部分機械動作需要壓縮空氣。使用廢紗回收功能時，氣壓可調至0.4 ~ 0.6 MPa，耗氣量約為4m3/h。不使用廢紗回收功能時，耗氣量非常少。

10、使用環境

YG137條干儀是精密儀器，使用環境應整潔、無煙塵。

相對濕度  65%±10%

溫度  20℃±5℃
