1. 系統概述

數字化醫院是我國現代化醫療發展的趨勢，為提高醫護工作效益和醫院管理水平，搭建的醫患溝通平臺，我公司采用主流技術，研發并推出數字化E5醫護對講系統。該系統采用*的硬件平臺及穩定的系統軟件管理系統，具有良好的人機交互界面，功能強大，操作簡單便捷。本系統采用TCP/IP協議，純數字傳輸，可以與醫院原有的HIS良好對接，除了常用的雙向呼叫及對講外，還可以實現強大的數據共享和查詢定制功能，是真正意義上的智能化和信息化對講系統, 可廣泛應用于醫院、療養院、社會福利院、干休所等需要護理的場合。

2. 系統功能

呼叫和對講功能

Ø  *分機、病房門口機可以呼叫醫護主機并實現雙向?qū)χv。

Ø  醫護主機可以呼叫病房門口機或*分機并實現實現對講。

Ø  防水報警分機可以一鍵報警，在三色門燈、病房門口機、醫護主機、中文顯示屏和多媒體顯示器上報警信號。

Ø  醫生或護士進入護理時，可以在*分機按請求支援鍵，呼叫醫護主機并實現對講；

Ø  醫護主機可以選擇對所有bing床或其他醫護主機進行喊話廣播。

信息顯示和發布功能

Ø  *分機 ：顯示病人基本信息、醫囑、安全警示、飲食事項、藥物過敏及費用清單等信息。

Ø  病房門口機 ：顯示醫護人員信息，該病房的病人信息，病人呼叫信息，護理人員請求支援等信息。

Ø  LED顯示屏 ：顯示呼叫信息、時間、通知和溫馨提示、請求支援信息等。

Ø  信息發布器和多媒體顯示器 ：顯示病人一覽表、呼叫信息、正在排隊等待的呼叫數量、時間、通知和溫馨提示、顯示住院人數、顯示出入院人數、住院病人手術安排、值班醫生信息、播放顯示病區公告、病區宣教信息、取代護士寫字板，手動/自動發布信息、插播緊急通知。

Ø  三色門燈 ：根據呼叫的級別指示不同的顏色，以顏色指示護理中和緊急按鈕發出呼叫。

監視功能

Ø  可以通過病區門口機監視查看病區門口現場情況。

Ø  可以通過病房攝像機，了解病房情況及患者狀態。

門禁功能：

Ø  醫護中心通過病區門口接聽探視家屬呼叫并單向可視雙向?qū)χv，確認身份后可遠程開鎖。

Ø  授權醫護人員可以刷卡通行。

信息化

Ø  可與醫院HIS系統對接，在顯示終端上定時更新并發布信息，實現信息一體化；

Ø  醫護人員可以通過病區管理電腦向各分機發布信息；

Ø  病人通過*分機可實現醫囑信息查詢、查詢醫療費用、網絡宣教音樂和電視伴音、接入訂餐、醫護人員服務質量評價等；

智能化

Ø  可實現其它醫療設備的檢測與控制，如輸液檢測；

Ø  *分機可對床頭燈進行開關控制；

Ø  在線監測及在線升級功能。

病區管理服務功能

Ø  可以查詢呼叫記錄；

Ø  護士站信息編輯和發布；

Ø  其它信息的錄入和發布。

3. 系統組成

管理中心：醫護主機、HIS交互服務器軟件

醫生辦公室：醫護主機

護 士 站：護士站軟件、護士站主機、信息發布控制器、液晶顯示屏

使用終端：病房門口機、*分機、病區門口機、三色門燈、防水報警分機、走廊顯示屏、LED中文顯示屏、監護攝像機、輸液報警器等

組網方式：軟件服務器、醫護主機、病區門口機、病房門口機、*分機、信息發布控制器等通過網線接入醫院局域網；衛生間防水開關、門燈等通過RVV線接到病房門口機（或病房控制器）

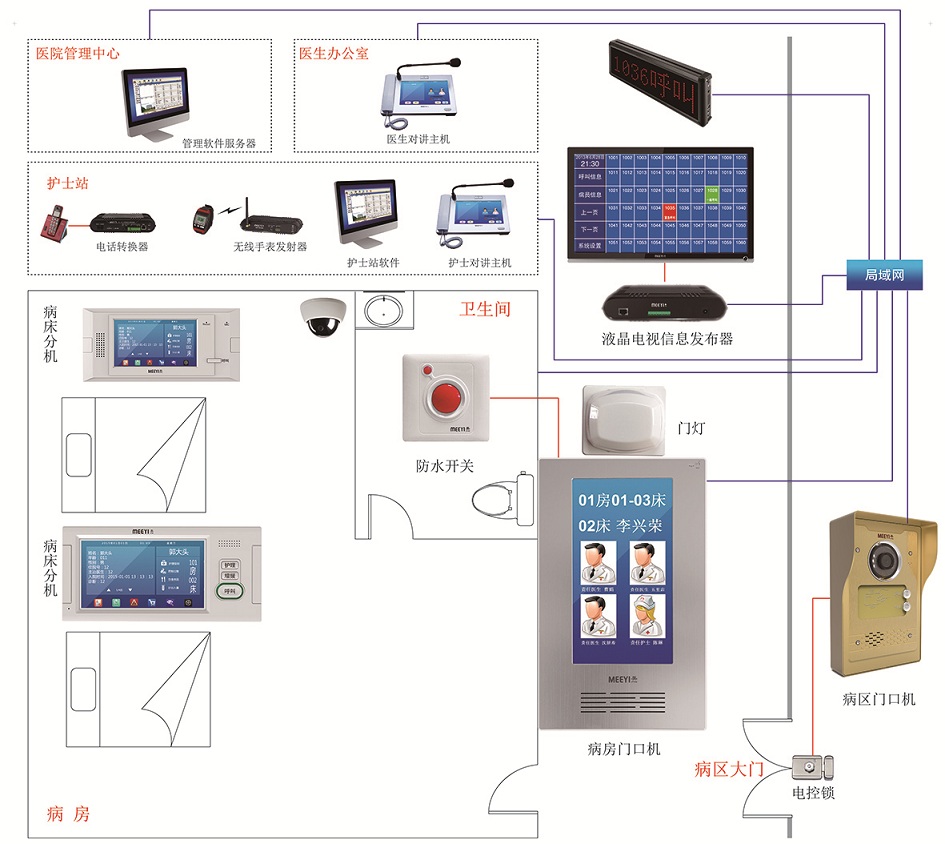

4. 系統拓?fù)鋱D

第三章  普通病房醫護對講設備功能特點及參數

1. 系統管理軟件

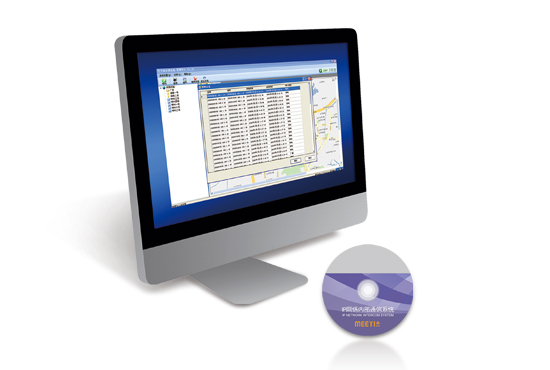

1)  HIS交互服務器軟件（E5-RJ-HIS-1.0）

• • 統一管理系統內各功能區域的呼叫對講設備。
  • 與醫院HIS系統進行對接，負責整個醫護系統的信息交互及數據處理。
  • 可通過HIS系統對醫院的各科室、護士站、醫生、護士及病人的相關信息進行記錄及管理。
  • 醫護系統各呼叫設備的呼叫記錄收集管理，可以調閱查看，協助臨床護理。
  • 采用標準接口協議，可與不同醫院HIS軟件廠家進行對接。

2)  護士站軟件 E5-RJ-HS-1.0

• • 數字字典維護功能，負責編碼規則制定，醫院結構設置，基礎信息定義等。
  • 設備管理，設備類型選擇設置，設備參數設置及設備信息維護等。
  • 門禁管理，具有發卡管理及刷卡記錄查詢功能。
  • 數據信息管理、信息發布、醫囑信息預約查詢、預約查詢。
  • 病房及*管理，具有bing人一覽表信息、患者床位管理、病人基本信息及出入院管理等。
  • 可查詢呼叫記錄信息。
  • 數據庫管理功能，可以對系統數據進行備份及恢復。

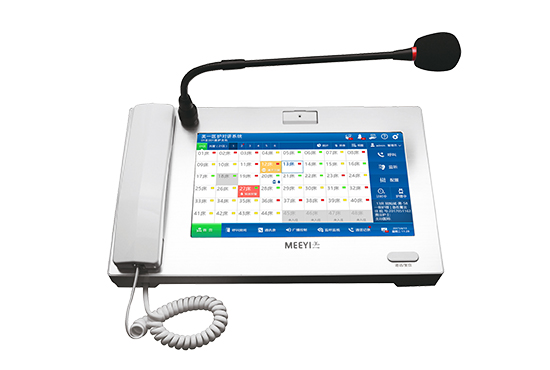

2. 10寸護士站主機（E5HS-G30-10）

• • 10.1寸TFT高分辨率彩色液晶屏,全觸摸方式操作，免提通話及手柄通話兩種方式。
  • 嵌入式操作系統，界面美觀大方，操作靈活、便捷。
  • 一般安裝在護士站、醫生辦公室、醫院管理中心或值班室等，可以放置桌面也可以壁掛安裝。
  • 可以呼叫*分機、病房門口機、病區門口機，并進行全雙工通話。
  • 通話過程中可根據現場環境調節通話音量，使通話更通暢。
  • 遠程開鎖功能，值班室可通過醫護主機與病區門口機單向可視對講，確認身份并開鎖；
  • 主機托管功能，可將分機呼叫轉移至其他醫護主機。
  • 監視功能，可以監視病區門口機或病房攝像機，了解終端現場情況。
  • 廣播功能，可對*分機或其它醫護主機進行廣播，廣播通知、宣教節目、及背景音樂等。
  • 在線檢測：具有在線檢測功能，可以實時查看分機在線狀態。
  • 遠程升級：可通過網絡進行遠程升級功能；
•

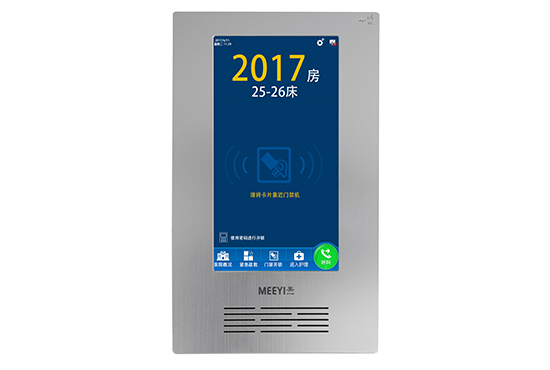

3. 10寸病房門口機E5MK-G30 -10

• • 一般安裝于每個病房門口，壁掛式安裝。
  • 10.1寸TFT高分辨率彩色液晶顯示屏，觸摸式操作，壁掛式安裝。
  • 可顯示本病房責任醫護人員姓名、照片等信息。
  • 醫護人員可通過病房門口機接聽醫護主機或*分機的呼叫，并進行全雙工對講；
  • 護理功能，醫護人員可在分機按鍵進入護理狀態；進入護理，中文顯示屏顯示護理信息同時三色門燈亮燈提示，可自定義顏色；
  • 可連接防水報警分機及三色門燈。
  • 可選配WIFI功能；
  • 在線檢測與升級功能；
•

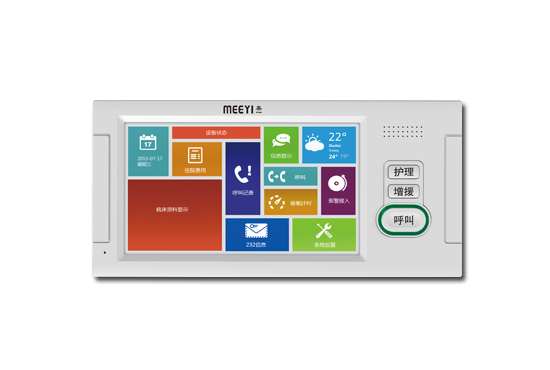

4. 7寸*分機 E5BC-G32-70Z

• • 一般安裝于*床頭設備帶上或需要對講的地方，嵌入式安裝。
  • 7寸TFT觸摸屏，帶快捷功能鍵操作，可外接呼叫手柄。
  • 可顯示病人基本信息、醫囑、安全警示、飲食事項、藥物過敏及費用清單等信息。
  • 一鍵式呼叫護士站主機，并在多媒體信息顯示器及LED走廊顯示屏等同步顯示呼叫。
  • 可顯示HIS信息并自動更新。
  • 增援功能，護士護理是可通過*分機呼叫護士站醫生進行增援。
  • 可外接手持呼叫器，方便患者呼叫及對講。
  • 通話過程中可根據現場環境調節通話音量，使通話更通暢。
  • 可以連接輸液報警器，輸液報警器自動切斷輸液并呼叫醫護主機。
  • 具有燈光控制功能。
  • 有白天、夜晚模式，可設置分時段顯示、待機功能；
  • 在線檢測與升級功能；

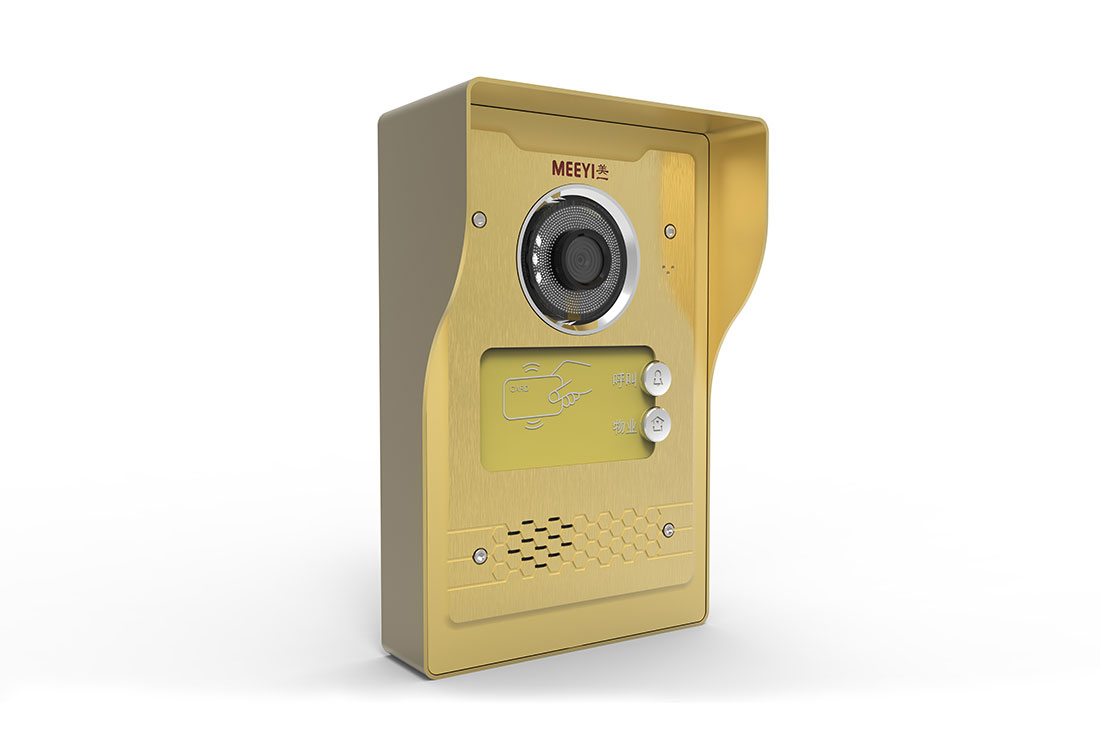

5. 病區門口機  E5QM-V7-ID

• • 鋁合金面板，具有防暴防拆功能，壁掛式安裝。
  • 一鍵呼叫的醫護主機或ICU醫護主機并實現單向可視雙向?qū)χv。
  • 可外接電控鎖，通過護士站醫護主機或ICU醫護主機進行開鎖。
  • 可刷卡開鎖。
  • 開門信息在系統上自動記錄。
•

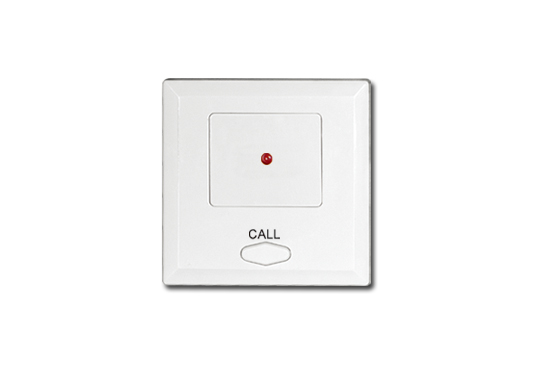

6. 防水報警開關（E5KG-G34）

• • 一般安裝在衛生間，方便病人在緊急情況下呼叫報警，可選擇拉線開關。
  • 防水型設計，可在潮濕環境下正常工作，設計美觀大方，LED指示燈顯示。
  • 按鍵式呼叫或選配手拉線呼叫。
  • 可由病房門口機或*分機外接,可并接多臺防水報警分機，并編碼識別呼叫。
  • 呼叫時護士主機、中文顯示屏提醒，多臺呼叫可同時顯示。
  • 與病房門口機（或病房控制器）2芯總線連接。
  • 標準86盒設計，方便安裝。
  • 產品尺寸： (W×H×D) 86mm×86mm×16mm。

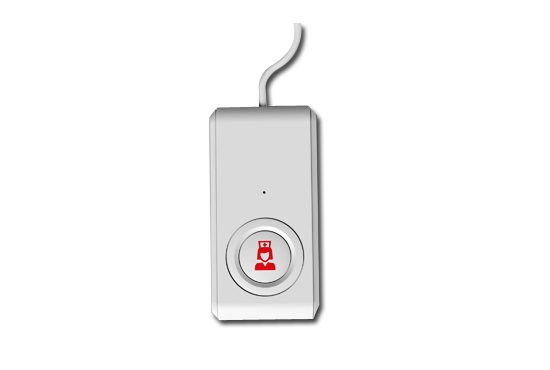

7. 手持呼叫器 E5SC-G33-1

• • 設計小巧，雙鍵設計，可呼叫及解除呼叫
  • 通話燈光控制，預留擴展接口
  • 內置咪頭，可以直接通過手持呼叫器進行對講
  • 可以與*分機、ICU*分機配合使用
  • 產品尺寸： (W×H×D) 95mm×50mm×20mm

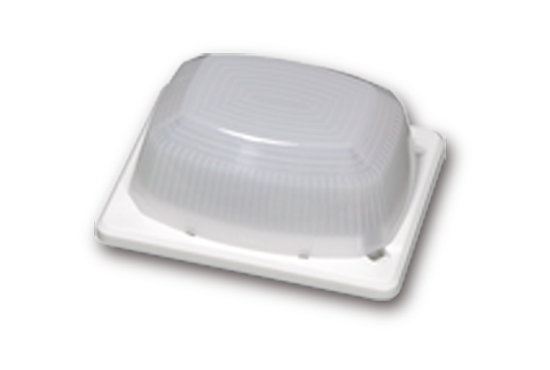

8. 三色門燈 E5MD-G35-3

• • 設計美觀大方，三種顏色獨立顯示，超高亮LED顯示；
  • 與病房門口機或*分機5芯總線連接；
  • 對*分機、防水分機的呼叫，護理、增援待不同狀態進行顯示，可自定義顏色；
  • 產品尺寸： (W×H×D) 103mm×86mm×39mm；

9. 信息發布控制器E5FB-E1-H

• • 直接網線接入醫院局域網，通過HDMI輸出至液晶電視；
  • 配合液晶顯示器，可實現呼叫信息分欄顯示及病人一覽表顯示功能，可分屏切換顯示；
  • 分欄顯示分機呼叫、護理狀態、增援狀態；
  • 顯示護士站工作日志，通知等信息；
  • 接收HIS系統其它信息；
  • 醫院可按需求自定義畫面；
  • 產品尺寸(W×H×D)： 220mm×135mm×48mm。

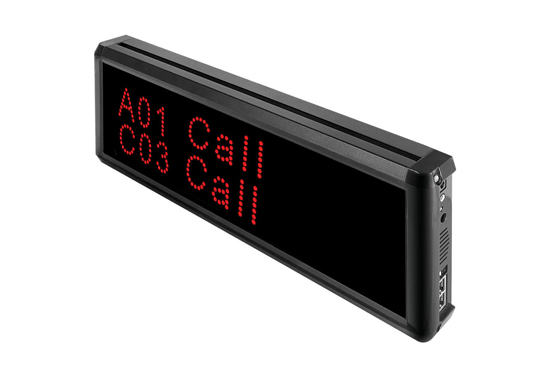

10.  LED中文顯示屏 E5DZ-E12-24（14/24/16/26）

• 超薄鋁合金邊框，美觀大方。
• 4字或6字中文顯示功能。
• 單面或雙面顯示功能。
• 顯示分機呼叫、護理狀態、增援狀態。
• 無呼叫時顯示北京時間或提醒信息。
• 走廊、護士站吊裝；
• 產品尺寸： (W×H×D) 762mm×155mm×38mm；

11.  監護攝像機（市場主流型號）

（市場主流型號）

第四章  售后服務承諾

“達客所需、越客所求、系統思考、追求”是我公司整體設計方案的宗旨與質量保證體系的服務理念。

⑴．該產品在中國市場銷售時依照一切有關的中國法律、法規和政策，以及確保其產品符合相關行業規范，制造產品并向?qū)Ψ焦┴洝?/span>

⑵．我司是采用按訂單生產供貨的。如未受不可抗力因素影響，我司應依據貴司訂貨清單所要求的產品規格、產品質量等一切要求按時供貨。

⑶．產品屬于質量問題的在1年內保修，超出保修期收取適當?shù)墓け举M(fèi)用。

⑷．我司會根據自身產品成本及市場情況及時提高產品質量及性價比，向貴司提供經濟的產品。

⑸．合作期內，我司可提供對對方技術人員及售后服務人員的培訓，保證其能對本協議產品進行熟練安裝、調試及產品維修及服務。
