　　集成調峰供水加壓泵站簡介：

　　集成調峰供水加壓泵站是一種直接與市政管網相連，而不會對市政管網產生影響的成套供水設備。該設備在無塔供水的基礎上，將市政管網壓力和提升水泵的壓力進行疊加，使生活供水更加節能和環保，是傳統二次供水理想的更新?lián)Q代產品。該設備由變頻控制柜、無負壓裝置，自動化控制系統及遠程監控系統、水泵機組、穩壓補償器、負壓消除器、壓力傳感器、閥門、儀表和管路系統等組成。

一、集成調峰供水加壓泵站詳細介紹：

     集成調峰供水加壓泵站解析管網水經過管路,過濾器及倒流防止器進入穩流補償器，再經過穩流補償器通過水泵加壓到用戶,其供水流程比較簡單,其核心技術部分是如何消除供水過程中的負壓現象，而其核心部件又在于穩流補償器的結構和原理,下圖是其穩流補償器的結構剖面圖,通過此圖我們來分析一下其設備是如何消除負壓的。

這里存在幾種情況：

    ,當自來水供水量大于用戶用水量時,可以正常供水,不會產生負壓。

    第二，當用戶用水高峰,自來水供水量不能滿足用戶用水時，穩流補償器此時可起到短時間 內補充水量的作用，由于穩流補償器水量的減少造成補償器水位下降就會形成真空，補償器內就會出現負壓現象，此時不采取措施，勢必影響自來水管網的供水壓力，造成周邊自來水管網壓力的紊亂，針對這種情況，其他廠家利用一種稱為“真空抑制器”的部件來消除真空，（其原理在此不做詳述）長沙恒信則采取罐內補氣的原理來消除真空，即將穩流補償器分為兩個腔體A腔,B腔。其A腔內氣體為制造時焊接后預留的氣體,A腔預留

    集成調峰供水加壓泵站的氣體起著消除負壓的作用。當自來水供水量不能滿足用戶用水量時，補償器（即B腔體）內水位下降出現真空，此時由于真空的負壓作用形成虹吸現象。A腔內的氣體就會因壓力差的作用而被導入到B腔內，由此達到破除真空，消除負壓的作用。當供水量足夠時，隨著B腔內液位不斷上升，會把腔體上端浮球頂起，于是B腔體內空氣又重新被壓縮回A腔體內進行貯存待用。

   ，A腔內貯存氣體是否存在有毒氣體的可能性。因為A腔體內的氣體是通過一次性焊接后貯存的氣體，腔內氣體成分大部是焊接產生的煙氣。

   第二，A腔預存的“有毒氣體”在與B腔內水接觸后被水慢慢吸收、水溶。久而久之A腔內氣體會被*水溶吸收，重新產生真空，出現無氣可補的現象，一旦B腔出現真空；A腔內又無氣可補，就無法實現消除真空和負壓現象。

   第三，當補償器液位下降到B腔體1/3處時，設備會出現保護性停機，此時如何來保證高層用戶的用水，另外由于水位的不穩定會造成水泵的頻繁開啟以及用戶用水壓力的紊亂，如何解決？

二、集成調峰供水加壓泵站核心部件：

1、組合式不銹鋼水箱（帶泵房）。

2、智能化電氣控制系統。

3、低噪音不銹鋼多級離心泵（CDL系列）。

4、無負壓進水裝置及防倒流裝置。

5、不銹鋼成套管路。

6、壓力、液位信號采集、反饋設施。

三、集成調峰供水加壓泵站特點：

1、一體化專業設計，結構緊湊，系統直接安裝在水箱里（如在室外可減少泵房的建設）投資少，安裝方便，外形美觀。

2、利用管網壓力的疊加以及自動變頻運行方式，節能效果得到顯著提高(大干40%)。

3、配套安裝方便，只有一個市政管網進口和一個供水出口。

4、運行穩定，振動小，噪音低（噪音值低于50分貝）。

5、系統供水穩定（即使管網臨時斷水，也能通過水箱正常供水），充分保證系統末端壓力 。

6、可附加自動巡檢功能，降低物業管理費用。

7、采用PLC可編程控制全自動運行，操作維護方便。

系統組成

    集成調峰供水加壓泵站是由食品級不銹鋼水箱、不銹鋼管路、不銹鋼閥門、水泵、節能系統、智能化變頻控制柜及成套附件融合為一體的智能化節能增壓供水設備。

     該系列設備結構完美、技術*、性能可靠、運行平穩、操作簡單，用戶使用只需連接一個進水口和一個出水口即可完成智能化自動供水。

     (成套附件包含液位傳感器、液位控制浮球閥、壓力傳感器、穩壓罐、減震器、爬梯、檢修孔及法蘭等。)

原理說明

    常規樓宇供水系統：用戶通過水箱對市政管網水*行儲蓄，然后運用水泵對給水管路進行加壓輸出完成樓宇供水，這種供水方式既浪費原有市政管網水

壓(0.15～0.45MPa)，又對水箱清潔、保養、維護造成很大不便(在水箱清潔保養過程中，通常供水方式水泵無法完成供水，用戶必須停水)

    智能化箱式節能供水系統：既能保證在不產生市政管網負壓的前提下充分利用市政管網0.15～0.45MPa的水壓進行疊加增壓供水，缺多少，補多少，節約電能，又能保證在水箱清潔保養期間不影響用戶正常用水。

    智能化箱式節能供水系統運轉前，首先由裝置于進水管路上的節能系統檢測市政供水壓力，當市政供水壓力達到樓宇供水要求時，節能系統開啟，直接將市政壓力提供給給水管路完成樓宇供水，增壓水泵處于休眠狀態；而當市政供水壓力不足以達到樓宇供水要求時，則節能系統將供水管路欠壓信號傳送進變頻柜中，由變頻控制系統來控制泵組進行借壓增壓運行，缺多少補多少，從而完成借壓增壓節能供水。

    智能化箱式節能泵組運行模式為：首先啟動其中一臺泵根據所需水量和欠缺壓力由系統輸出適當頻率變頻增速運行，疊壓供水，若一臺到達全速運轉仍不夠需求時，則追加啟動第二臺泵補充差額，變頻恒壓疊壓節能供水，依次增泵。當用戶用水量逐步減少直至停止用水時，系統根據用戶管網反饋信號逐步減泵減速直至轉入休眠狀態，水泵停止運行，在用戶管網因用戶又要用水而在次有壓力下降趨勢時，系統自動喚醒泵組進入自動運行狀態，且各泵依照運行時間長短而自動輪換啟動運行，以便大限度延長各泵使用壽命。

特點節能

當市政供水壓力達到樓宇供水要求時，直接完成市政供水，智能系統使增壓水泵處于休眠狀態。當市政管網壓力不足以達到用水要求時，智能系統在市政管網壓力基礎上通過變頻增壓泵轉速及臺數來增加水壓，缺多少補多少。充分利用管網余壓，達到節能效果。

● 停電不斷水

供電線路斷電時，由節能系統完成市政壓力供水，從而達到停電不斷水。

● 定時更新功能

系統設有定時關閉水箱進水，自動完成貯蓄水更新置換，保持水箱貯水停留時間保證水質環保衛生。

● 高度自動安全性

系統具備全自動控制性能，具有手動/自動切換、貯水定時更新、漏電保護、過熱保護、過載保護、缺水保護等各項功能。

● 循環啟動，互為備用

為了大限度延長各泵使用壽命，系統設計各泵互為備用，根據各泵運行時間依次循環啟動運行。

● 節省投資

系統將泵組及其節能控制部分與水箱融為一體，可以省去建筑泵房，節約占地面積，縮短施工周期，從而達到節省投資，優化組合之效果。

● 低噪音

水泵及其節能控制系統暗藏于水箱之中，噪音與外界*隔斷，滿足安靜環境標準。

●  貯蓄自給功能

當市政供水不足或短時間停水時，系統則將水箱貯蓄水自動補充到用戶管網中滿足用戶用水，從而保證用戶不受管網壓力波動或短暫市政停水而影響正常生活用水，以達到一定貯蓄自給功能。

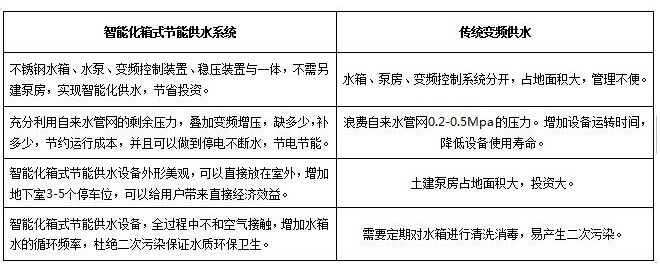

 智能化箱式泵站供水與傳統變頻供水比較

　　生活恒壓變頻供水設備根據實際情況，通過檢測實際壓力并與設定壓力比較。當市政管網疊壓高于設定壓力時，機組處于停機狀態，自來水可通過市政管線直接對用戶供水。當管網供水壓力低于設定壓力時，設備自動進入疊壓工作狀態，機組通過壓力傳感器，水泵及恒壓變頻控制柜組成閉環控制系統，隨著用水量的變化，不斷調整水泵轉速及投入運行的水泵臺數，以保持供水壓力恒定。 全自動變頻給水設備價格原理：自來水進入調節罐，罐內的空氣從真空消除器內排出，待水充滿后，真空消除器自動關閉。當自來水能夠滿足用水壓力及水量要求時，供水設備通過旁通止回閥向用水管網直接供水；當自來水管網的壓力不能滿足用水要求時，系統通過壓力傳感器。

箱式泵站特點及分析:

       用戶用水量一般是動態的，因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。
       自來水管道加壓設備對于用戶是非常重要的。在生產生活供水時，若自來水供水因故壓力不足或短時斷水，可能影響生活質量，嚴重時會影響生存安全，如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，用水區域采用恒壓供水系統，能產生較大的經濟效益和社會效益。
       隨著電力技術的發展，全自動無塔供水器技術的日臻完善，以無負壓變頻供水設備為核心的智能供水控制系統取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的使用壽命；可以消除起動和停機時的水錘效應。其穩定安全的運行性能、簡單方便的操作方式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，終達到高效率的運行目的。箱式泵站說明：

1、箱式泵站控制技術基本說明：
箱式泵站系統設定一恒定壓力值，如果管網壓力高于設定壓力值時，壓力變送器將管網壓力反饋給變頻控制柜，自來水可通過直供管路直接到達用戶管網對用戶進行供水。當市政管網壓力變化或用戶管網用水量變化使管壓力低于設定壓力時，壓力變送器將管網壓力反饋給變頻控制柜中的PlD控制器，通過PlD控制器調整變頻器的輸出頻率，啟動水泵機組并調節水泵轉速保持恒壓供水；如果不能滿足供水要求時，則控制柜將控制多臺工頻泵的啟停和變頻泵的轉速，從而達到恒壓變量供水的要求。
2、箱式泵站負壓消除技術基本說明
箱式泵站采用微機變頻技術和有效的負壓處理技術實現疊壓供水.具體如下:
該無負壓變頻供水設備通過真空補償系統及全封閉結構實現了與自來水管網的直接串接，并且克服了對管網的不良影響。該無負壓變頻供水設備通過管網壓力表、真空抑制器及穩流補償器中的檢測裝置采集穩流補償器內的真空度及水位信號，實時反饋，通過微機控制真空抑制器及穩流補償器中的特殊裝置動作，抑制負壓產生，保證該設備不對城市管網產生影響。
當市政管網停水時，水泵機組仍可工作，直到穩流補償器中的壓力下降至電接點所設定的下限壓力后自動停機，來水后自動開機。停電時，水泵機組停止工作，自來水可通過直通管路進入用戶管網。來電時機組自動開機恢復正常供水。

箱式泵站的八大優點：

    (1）高效節能：充分利用市政水源本身具有的壓力熱能，差多少補多少，切實有效地、大限度地發揮了變頻調速的節能效果。
   （2）潔凈衛生：構成連續密閉的增壓供水方式，*保持了市政水源的水質衛生標準，從根本上避免了增壓系統造成的水質標準降低和各種水源污染問題。
   （3）杜絕浪費：不僅淘汰了高位水箱，還*地取消了地面（地下）水池水箱，*杜絕了水箱溢流，定期清洗造成的水源浪費。
   （4）運行噪聲低：系列自動化供水設備產品采用全變頻調整方案時，大部分時間特別在夜間處于低噪聲運行工況。
 （5）設計了全密閉的、兼有緩沖作用和動態補償作用的水源箱罐，與目前市場所謂無*相比，更具有實際意義，并使控制系統得以簡化。

（6）該系列全自動無塔供水器產品控制系統充分總結了本公司及國內外變頻給水設備的設計制造經驗，采用規范通用的控制系統技術方案，可換用任意廠商的變頻器、調節器、PLC和其他元器件，調試維修特別方便，為產品的終身售后服務奠定了良好基礎，不會因技術進步而導致售后服務問題。
   （7）該系列全自動供水設備產品控制系統具有較高智能性，設計中充分考慮了機、電、儀協調配合，具有欲速則不達的檢測監視和簡單方便的人機交互功能。具有全面的故障保護功能和對策，變頻器故障保護時，自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。
   （8）可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機，可與各種控制網絡，通信網絡相接，適用于特殊、復雜的運行控制和聯網監控要求?？蔀橛脩糸_發配套監控軟件。

箱式泵站技術創新點：

       1、將自來水管道供水系統中使用的水箱和水泵等聯為一體，使水泵、控制柜、無負壓裝置等設備置于水箱中，通過水箱隔板使設備與水箱中的水隔離。由于水泵放置在水箱內（使用低噪音屏蔽泵）大大減少了設備的噪音。
     2、變頻泵進水口與無負壓裝置和無負壓時水裝置連接。壓力充足時，無負壓裝置自動開啟，直接由市政管網供水，經過加壓泵實現疊加增壓給用戶供水。當無負城市裝置探測到市政管網壓力下降時，無負壓進水裝置立即啟動，無負壓裝置關閉。此時用戶管道直接由加壓泵從水箱內抽水補壓，確保用戶管道的壓力充足。
     3、水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力，此措施一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。
     4、此成套設備中水箱、水泵、管路及閥門等涉水材料均采用食品級不銹鋼材料，不會對自來水產生二次污染，同時該設備設置智循環系統，每6個小時自動以水箱取水使用，以保證水箱的水質新鮮，衛生環保。

生活箱泵一體化泵站圖：

生活箱泵一體化泵站原理圖：

二.生活箱泵一體化泵站用途：

生活箱泵一體化泵站代替了傳統水塔,廣泛適用于;工礦企業生產用水;寫字樓、辦公樓、商場、醫院、學校等生活、消防用水；居民小區生活用水，采暖、空調循環水系統定壓，現代農業噴灌，城市、鄉村自來水廠供水；賓館、飯店生活冷、熱水供應；***、***臨時應急給水。

三.生活箱泵一體化泵站功能特點

1、保持恒壓壓力

生活箱泵一體化泵站實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較運算，確定電機及水泵投入臺數和變頻器輸出頻率（反應為電機及水泵轉速），以實現恒壓供水的目的。當自來水管網壓力波動使得壓力值小于正常壓力值，進水量暫時小于出水量時，系統自動將穩壓裝置關到適合的位置，并啟動增壓裝置通過多點取水，進行加壓，知道進水口壓力口壓力到達市政自來水管網正常壓力值，確保設備進水口水量充足，以滿足用戶的用水需求。

2、高度自動化

系統能實現全自動控制，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車、瞬間跳閘保護等功能。另可根據用戶需求配置人機界面，可視化遠程調整、監測和維護。

3、衛生

過流部件均采用不銹鋼等食品級材料制造，符合涉水衛生規范。

4、疊壓運行，節省費用

系統保證管道恒壓是根據用水量的變化調整投入臺套數和運轉速度，用水量大時投入功率大，用水量小時投入功率小。小用水量時（如夜間）系統由小功率泵變頻調速恒壓供水。系統一直在高效率運行。因而大大降低了運行費用?？晒?jié)約能源60%以上。

如市政管網有一定的壓力，運行是只需在市政壓力基礎上補壓即可。與傳統具有蓄水池的供水設備相比達到同樣的作用而從電網吸取的功率較小。

系統全自動運行無須專人值守：又因沒有蓄水池等土建貯水設施，也沒有水質處理儀器，免去定期清洗、消毒等工作。故進一步降低了運行費用。
